INGENIERIA ELECTRICA - El circuito eléctrico
TIPOS DE CIRCUITOS
CIRCUITO EN PARALELO. — Es una de las formas más corrientes de conectar los aparatos
en un circuito eléctrico, y consiste en unir cada terminal del aparato con cada uno de los
conductores de alimentación. Con muy pocas excepciones, se conectan en paralelo todas las
máquinas industriales y todos los aparatos eléctricos de uso doméstico.

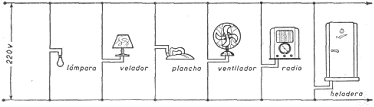

Conexión correcta de aparatos eléctricos de uso doméstico, en paralelo. Con este tipo de
conexiones la tensión de la línea se aplica por igual a todos los aparatos conectados. Además,
un desperfecto en cualquiera de ellos no priva de corriente eléctrica a los otros.
En el hogar, por ejemplo, el sistema de conexión universalmente empleado es el de llevar, por
todo el edificio, los dos conductores de alimentación, colocando, en los lugares necesarios, los
tomacorrientes, donde se aplican los aparatos eléctricos portátiles, y conectando directamente
los artefactos para la iluminación. En las arañas de muchas luces, cada bombilla está unida a
los dos conductores de alimentación, uno de los cuales va directamente a la línea, y en el otro
se intercala una llave o interruptor, para cortar el circuito a voluntad.
Todos los artefactos que se utilizan para la iluminación están conectados de la misma manera,
es decir, en paralelo.
En los circuitos en paralelo la tensión o diferencia de potencial entre los terminales de
alimentación de cada rama o aparato, es la misma para todos, e igual a la tensión de
alimentación primaria, salvo pequeñas pérdidas, generalmente despreciables, debidas a las
resistencias del circuito, las que no tendremos en cuenta ahora.
La intensidad de la corriente en los conductores principales de alimentación, por ejemplo, en
la entrada al edificio, si consideramos simultáneamente todas las bombillas y aparatos
eléctricos de una casa, es igual a la suma aritmética de las intensidades de corriente en cada
una de las ramas o aparatos conectados al circuito.
Así, por ejemplo, si tenemos dos bombillas que toman cada una medio ampere y dos aparatos,
que toman 4 y 5 amperes respectivamente, la corriente total que circulará por los conductores
de alimentación, si se conectan en paralelo, que es la forma normal, será:
1/2 + 1/2 + 4 + 5 = 10 amperes
Ahora bien, aplicando la ley de Ohm que dice: La resistencia es igual a la tensión dividida por
la intensidad de la corriente, obtenemos:
Resistencia  R =  220 volts / 10 amperes = 22 ohms
Es decir, que ésta será la resistencia combinada de todos esos aparatos conectados en paralelo.
Otra ley fundamental de la electricidad es la siguiente: En un circuito en paralelo, la resistencia
efectiva total de la combinación de todos los elementos conectados en paralelo, es igual a la
inversa de la suma de las inversas de cada una de las resistencias. Apliquémosla al ejemplo
anterior, pero antes, calculemos aplicando la ley de Ohm, la resistencia de cada uno de los
aparatos conectados en paralelo:
R1 = R2 = 220 / (1/2) = 440 ohms
R3 = 220 / 4 = 55 ohms
R4 = 220 / 5 = 44 ohms
Para calcular ahora la resistencia total, aplicamos la ley enunciada anteriormente:
Resultado igual al obtenido sumando las intensidades de las corrientes y aplicando la ley de
Ohm.
Algunas veces, al sistema de conexión en paralelo se lo llama también en múltiple o shunt.
