DIBUJO LINEAL – Trazado de perspectivas
PERSPECTIVA EN EL PLANO GEOMETRAL

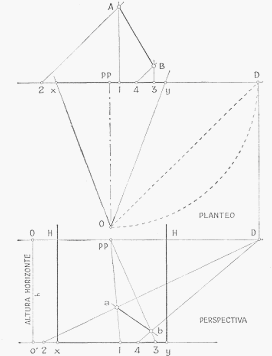

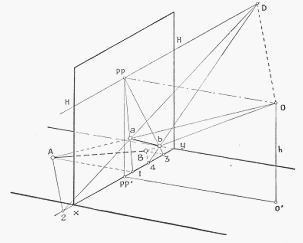

PERSPECTIVA DE LA RECTA. — Aplicando el procedimiento anterior para obtener la
perspectiva del punto, se obtiene la de la línea recta AB: se halla la perspectiva de cada uno de
los puntos A y B, los que, unidos, determinan la línea ab, perspectiva de la recta dada, como
está demostrado en las figuras siguientes.
PERSPECTIVA DE UN RECTANGULO. —
Para la obtención de la perspectiva de un
rectángulo ABCD se procede en forma similar a la indicada.
Con el método empleado para obtener la perspectiva del punto, ya explicado
precedentemente, se obtendrá la de los puntos A, B, C y D, que unidos entre si determinarán
las rectas AB, BC, CD y DA que constituyen los lados del rectángulo que se propone colocar
en perspectiva.
