DIBUJO LINEAL – Trazado de perspectivas
PERSPECTIVA EN EL PLANO GEOMETRAL
PERSPECTIVA EN EL GEOMETRAL. EMPLEO DEL PUNTO PRINCIPAL Y DE
DISTANCIA. PERSPECTIVA DE UN PUNTO. — Supongamos el punto A ubicado en el
plano geometral cuya perspectiva deseamos obtener, el observador en O y el cuadro C, que
intercepta el rayo visual AO determinando el punto a, perspectiva del punto A. Para obtener
esta perspectiva se procederá de la siguiente forma:

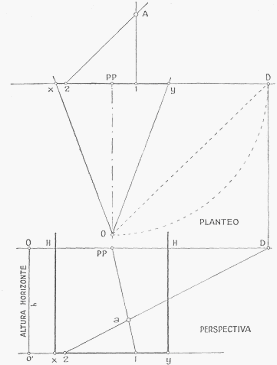

Por el punto A se harán pasar dos rectas; Al, perpendicular al cuadro, y A2, formando un
ángulo de 45° con respecto al mismo. Con un radio OPP, haciendo centro en PP, se establecerá
el punto de distancia D. Seguidamente se preparará el cuadro para establecer la perspectiva,
donde se ha tomado el ancho xy como base del cuadro, HH como horizonte a una altura h, e
indicado los puntos PP y D.
La recta A1, por ser perpendicular, fuga al punto PP, y la A2, que forma un ángulo de 45° con
el cuadro, fuga al punto D; la intersección de estas dos rectas determina el punto a,
perspectiva del punto A.
