DIBUJO LINEAL – Trazado de perspectivas
PERSPECTIVA EN EL PLANO GEOMETRAL

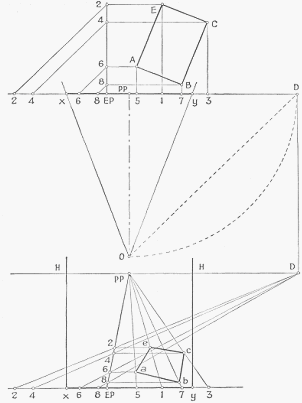

PERSPECTIVA DE UN RECTANGULO CON EMPLEO DE LA ESCALA DE
PROFUNDIDADES. - Sean el rectángulo ABCD, ubicado en el plano geometral cuya
perspectiva deseamos obtener, el observador está en O y el cuadro es xy.
Para obtener la perspectiva se procederá en la siguiente forma: se establecerá el PP y el PD.
Por los puntos ABCD se harán pasar rectas perpendiculares al cuadro A5, B7, C3 y E1. Por EP,
que puede ubicarse a derecha o izquierda del cuadro, se hace pasar una perpendicular al
cuadro (escala de profundidades). Por los puntos A, B, C y E se harán pasar rectas paralelas al
cuadro A6, B8, C4 y E2, que interceptan a EP en los puntos 8, 6, 4 y 2.
Con los métodos empleados se preparará el cuadro para establecer la perspectiva según lo
indicado en ejercicios anteriores.
La recta EP, por ser perpendicular, fuga al PP, así como la A5, B7, C3 y E1.
Para ubicar los puntos 8, 6, 4 y 2 sobre la recta EP en perspectiva, se procederá en la forma
indicada en las figuras arriba expuestas, obtenido lo cual bastará trazar por los puntos 8, 6, 4 y
2 rectas paralelas a la línea de tierra; dichas rectas interceptarán a las fugantes al PP,
determinando la posición de los puntos a, b, c, e en perspectiva, que, unidos entre sí,
determinarán las de las rectas ab, bc, ce y ea, lados del rectángulo dado, o sea la perspectiva
del rectángulo AB CE.
