DIBUJO LINEAL – Trazado de perspectivas
PERSPECTIVA EN EL PLANO GEOMETRAL
PERSPECTIVA DE UN PUNTO EN EL GEOMETRAL. METODO DEL DOBLE PUNTO DE
FUGA. - Siempre puede considerarse a un punto como la intersección de dos rectas y por
consiguiente, si colocamos en perspectiva las rectas referidas, obtendremos en su intersección
la del punto.

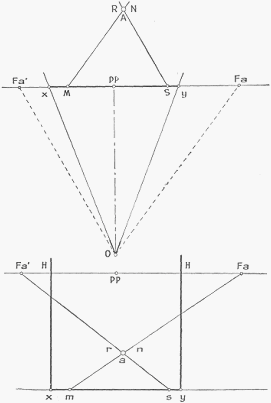

Sean A el punto en el geometral, O la posición del observador, XOY el ángulo visual y xy el
cuadro.
Se inicia la operación en el geometral haciendo pasar por el punto A dos rectas cualesquiera,
tales como MN y RS. En seguida establecemos los puntos de fuga F/a y F/a', que correspon
dan a h dirección de esas rectas obtenidas mediante el trazado de paralelas a dichas rectas
desde O. Luego trasladamos XY, base del cuadro, en xy y trazamos la línea de horizonte HH a
la altura del ojo del observador.
Colocamos en perspectiva los puntos M y S de profundidad nula en m y s, tomando XM = xm
y XS = xs; por esos puntos trazamos las fugantes mF/a y sF la' que representarán las
perspectivas de las rectas MN y RS. La intersección de estas rectas determinará la ubicación
de a, perspectiva del punto A.
