DIBUJO LINEAL – Trazado de perspectivas
PERSPECTIVA EN EL PLANO GEOMETRAL

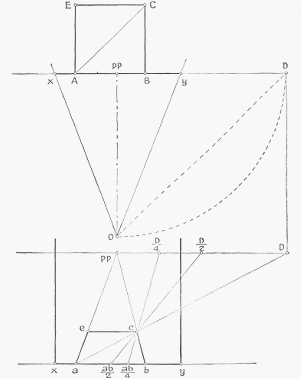

DISTANCIA REDUCIDA Y SU APLICACION. —Sea el cuadrado ABCE ubicado en el plano
geometral cuya perspectiva deseamos obtener, con el observador en O y el cuadro xy.
Establecidos los puntos PP y PD, la obtención de la perspectiva no ofrece dificultad por
cualquiera de los procedimientos tratados.
Supongamos que el PD escapa a las posibilidades de nuestro dibujo, caso en el cual
procederemos a reducir la distancia a D/2, D/4, etc., según sea necesario, a condición de
tomar igual proporción
AB/2,  AB/4, etc.; se logrará así el mismo resultado, conforme se
aprecia en la perspectiva abce obtenida del cuadrado ABCE.
