DIBUJO LINEAL – Trazado de perspectivas
PERSPECTIVA EN EL PLANO GEOMETRAL

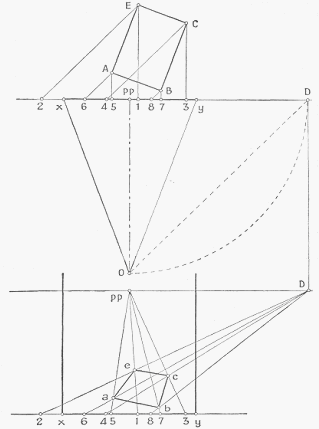

AMPLIACION DEL CUADRO (CON EMPLEO DE PP, PD, y EP). — Sea el rectángulo ABCE
ubicado en el plano geometral cuya perspectiva ampliada deseamos obtener, con el
observador en O y el cuadro xy.
En el planteo de la perspectiva se procede como en casos anteriores. Se establece el cuadro xy
a igual escala que el indicado en la figura 144, se indican en la línea de horizonte el PP y el
PD; para ampliarlo se trazan las fugantes al PP por los extremos del cuadro; se toma h, altura
dada, 1, 2 ó 3 veces, según sea el tamaño del cuadro que quiera obtenerse (en este caso 2
veces) y se traza la horizontal x'y', que representa la línea de tierra del cuadrado ampliado
x'y'; se indica EP sobre LT, y se traza.la fugante al PP pasando por EP, hasta encontrar la LT
x'y'. Se ha ubicado así la escala de profundidades EP, sobre la cual deberán indicarse los
puntos 6, 8, 4 y 2, para lo cual se procede tomando las distancias EPS, EP6, EP4 y EP2 sobre la
línea de tierra x'y' en igual dimensión; se indican así los puntos 8, 6, 4 y 2, por los cuales se
harán pasar fugantes a D que se interceptan con la fugante EP', determinando la posición de
los puntos 8, 6, 4 y 2.
Para obtener la perspectiva del rectángulo bastará llevar los puntos 5, 7, 3 y 1 sobre la LT xy, y
por cada uno de ellos hacer pasar fugantes al PP hasta encontrar la LT x'y'.
Por los puntos 8, 6, 4 y 2 se trazan horizontales que interceptarán las fugantes en ángulo recto
5', 7', 3' y 1' respectivamente, estableciendo los puntos a, b, c y e, que unidos determinan el
rectángulo abce en perspectiva.
