DIBUJO LINEAL – Trazado de perspectivas
PERSPECTIVA EN ELEVACION

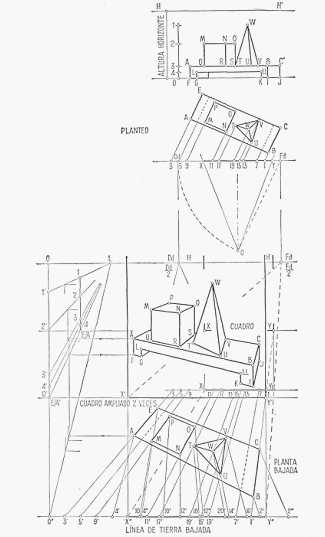

PROBLEMAS MAS COMPLEJOS. - Comprendidos los métodos explicados precedentemente,
será fácil la realización de perspectivas de elementos más complejos. Así, en la figura
siguiente se trata de trazar la perspectiva de dos sólidos (un cubo y una pirámide) colocados
sobre una base. El problema se ha resuelto por el método de las líneas dominantes con "planta
bajada", complementariamente.
El planteo es similar al efectuado. Se han adoptado como líneas dominantes las de la dirección
AE. Para no complicar el dibujo las "profundidades" de los distintos puntos se han tomado
directamente, por ejemplo, la del punto A, es 3A; se ha tomado directamente esta medida en
el planteo con un compás de punta seca y trasladado sobre la prolongación de x"y" a partir de
3' obteniendo el punto 4'. Para simplificar en lo posible el dibujo, los vértices se obtienen por
las intersecciones de fugantes con números correlativos. Así, el punto A estará detgrminado
por la intersección de las fugantes de 3 y 4; el B por las de 1 y 2, el W por las de 19 y 20, etc.
Para los puntos como A y E que se hallan sobre la misma línea dominante y cuyas
profundidades se han de tomar desde 3', éstas se han indicado con 4' y 4" respectivamente. De
este modo, los números impares son los de las fugas dominantes y los pares los números de
las profundidades.
El desarrollo de la perspectiva siguiendo ordenadamente los métodos explicados no ofrece
dificultad. Las dudas que se presenten —que se han de presentar seguramente al
principiante— se resuelven por analogía con los elementos similares del ejercicio más sencillo,
determinando la razón de cada trazado.

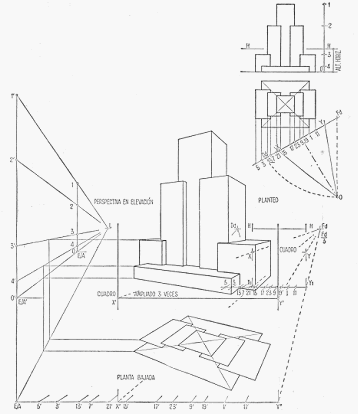

Otro problema que se presenta es el trazado en perspectiva de las líneas exteriores de un
edificio cuyo frente esquemático y planta se dan en el planteo.
Siguiendo el método ya explicado de las líneas dominantes con "planta bajada", llegamos
finalmente al trazado de la perspectiva en elevación que se ve en la figura.
Se estima innecesario dar la explicación del trazado, puesto que se trata de una repetición de
lo ya dicho. En este ejercicio no se ha colocado el planteo sobre la vertical del trazado de la
perspectiva en elevación, como se ha venido haciendo en los casos anteriores, por razones de
mejor comprensión. El problema no tiene por ello más dificultades. Se trata de ubicar en el
cuadro pequeño xy los puntos Dd y Fd y los 1, 3, 5, etc., en
las dimensiones del planteo,
trasladándolos con una banda de papel, para continuar luego el proceso del trazado como
antes se hizo.
Se han colocado ex profeso en la planta las diagonales, que son elementos auxiliares muy
importantes. Una vez trazado en la "planta bajada" el cuadrado perimetral de la planta del
dibujo, se trazan también las diagonales, y éstas
nos permitirán simplificar el trazado. Por
ejemplo, para la determinación de la posición de la planta de la torre del edificio, nos bastará
hallar los puntos de intersección de las fugantes 21' y 23' con las diagonales de la "planta
bajada", para determinar su posición en perspectiva. Del mismo modo podría hallarse la
posición de los bloques laterales cuyos vértices coinciden con las diagonales.
Trazada la silueta del edificio por el mismo método, se procedería a dibujar la posición de las
ventanas, motivos ornamentales y todos los detalles que fueran menester para la presentación
completa de la perspectiva.
