DIBUJO LINEAL – Trazado de perspectivas
PERSPECTIVA EN ELEVACION

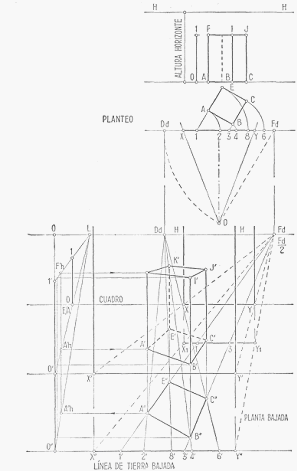

METODO CON EMPLEO DE "PLANTA BAJADA". - Este procedimiento tiene la
característica de ser complementario de los cuatro métodos anteriores; es decir, que podemos
trazar una perspectiva con empleo de punto principal y de distancia, y además con "planta
bajada", con empleo de fugas accidentales con "planta bajada", etc.
Explicaremos este procedimiento como complementario del método últimamente
desarrollado, o sea el del empleo de líneas dominantes.
El procedimiento tiene por objeto, substancialmente, sacar la perspectiva de la "planta" del
objeto, fuera del cuadro en que se trazará la perspectiva en elevación, con lo que ganará la
claridad del trazado. Este método tiene, sin duda, muchas ventajas en el trazo de perspectivas
de elementos complicados, como podrá verse en los últimos ejercicios de este trabajo.
A los efectos de llevar la planta en perspectiva fuera del cuadro ampliado trazamos
paralelamente a éste una línea x"y", a una distancia que la práctica nos hará apreciar, para que
dicha planta en perspectiva quepa entre x'y' y x"y". Unimos x" e y" con Fd y por x e y, bajamos
perpendiculares que interceptarán a las fugantes anteriores en x1 e y,, que será el cuadro
pequeño correspondiente a la "planta bajada". Trasladamos a este cuadro x1y1, los puntos 1 y
3 del planteo, y uniéndolos con Fd y prolongando hacia abajo estas fugantes interceptarán a
x"y" en los puntos 1' y 3'.
Como en el caso anterior, para el dibujo en perspectiva del vértice A de la base del prisma,
colocamos a partir de I', la distancia 1-2, con lo que tendremos el punto 2'. Uniendo este punto
con Dd, en la intersección de esta fugante con la I'Fd tendremos el punto A". Haciendo lo
propio con los demás puntos obtendremos A", B", C", E" que es la "planta bajada", en
perspectiva, del prisma.
Para el traslado de estos puntos y de la elevación del prisma al cuadro se procede con el
auxilio de la escala de alturas. Por un punto lateral O" (a la izquierda o derecha del cuadro y
fuera de él) levantamos la perpendicular T'O. Unimos O" con L (punto convencional sobre la
línea del horizonte). Prolongamos la línea de tierra del cuadro ampliado x'y' hasta interceptar
a la vertical en O'. Unimos luego O con L estableciendo la diferencia de altura entre la línea de
tierra del cuadro ampliado y la de la "planta bajada", y donde la línea de tierra del cuadro xy
prolongada determina el punto 0, lugar en que se tomarán las alturas sobre la perpendicular
01. Como se trata de hallar una sola altura, 01 representa la altura del prisma en la escala del
planteo.
Para completar la escala de alturas bastará trazar la fugante L1 prolongada hasta 1'. Las
alturas comprendidas entre las fugantes L0 y L1 corresponden a las del cuadro pequeño y las
comprendidas entre 00' y 11' a las alturas del cuadro ampliado.
Para la ubicación de la arista AF en perspectiva en el cuadro ampliado, trazamos por A" una
horizontal que intercepte a las fugantes 0"L en un punto A"h, levantamos en éste la
perpendicular y por los puntos de intersección con las fumantes O'L y l'L (Ah y F'h ) trazamos
lineas horizontales que encontrarán a la vertical en A' y F', que son las que determinan la
arista buscada.
Lo mismo hacemos para los demás puntos B", C" y E" de la "planta bajada" y obtendremos la
perspectiva integral del prisma en el cuadro ampliado. Fácil le será advertir al lector que
cuanto más se baje la línea x"y", la planta resultará mayor, y su dibujo, cuando ella es
complicada, será más sencillo.
