DIBUJO LINEAL – Trazado de perspectivas
PERSPECTIVA EN ELEVACION

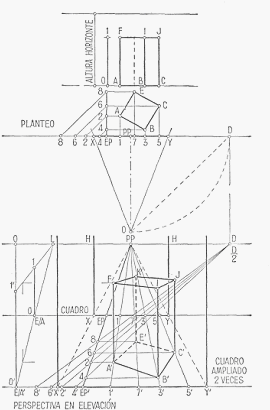

METODO CON EMPLEO DE ESCALA DE PROFUNDIDADES. - Se trata en este caso de
colocar en perspectiva el mismo prisma de base cuadrada utilizado en los ejercicios
anteriores.
Establecidos los puntos principales PP y de distancia D, se hacen pasar por A, B, C y E las
líneas perpendiculares al cuadro, que lo interceptan en 1, 3, 5 y 7. Se coloca a la izquierda (o a
la derecha, según convenga) la escala de profundidades EP, que determinará los puntos 2, 4, 6
y 8 por las intersecciones de las horizontales trazadas por los vértices A, B, C y E. Con líneas a
45° se establece la distancia de estos puntos sobre el cuadro.
Para efectuar la perspectiva del cuadrado de base se procede a duplicar el cuadro y a
dibujarla directamente en dicho cuadro ampliado.
Se ubican en la línea de tierra xy del cuadro pequeño los puntos EP y 1, 3, 5 y 7 bajándolos
directamente del planteo. Se trazan las fugantes correspondientes de estos puntos a PP, y
prolongándolas, interceptarán a x' y' en los puntos EP', I', 3', 5' y 7'. Como hemos mantenido
invariable el punto D = D/2 (caso de distancia reducida), se determinan los puntos 2', 4', 6' y
8' tomando, a partir de 1.2', distancias iguales a EP-2-4-6-8 del planteo. Uniendo estos puntos
con D/2, estas fugantes determinarán, en la intersección con EP'-PP, la escala de
profundidades del cuadro ampliado.
La perspectiva del punto A se hallará en la intersección de la fugante l'PP y la horizontal
trazada por el punto 2 de la escala de profundidades del cuadro ampliado. Lo mismo
haríamos para los demás vértices del cuadrado de base. Para el trazado en perspectiva de las
aristas del prisma se colocará al costado del dibujo la escala de alturas y procederíamos en
forma similar a la ya explicada en los casos anteriores.
