DIBUJO LINEAL - Teoría de la perspectiva

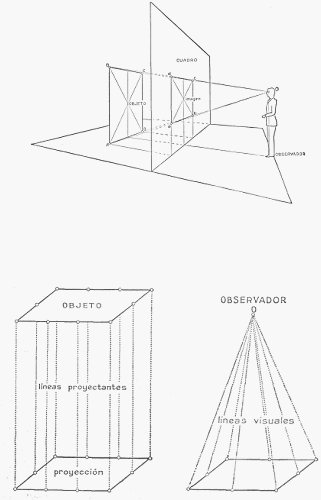

DIFERENCIA ENTRE PROYECCIONES ORTOGONALES Y PERSPECTIVA. – Observemos
la figura; consideremos el cuadrilátero ABCD, el ojo del observador en O y el cuadro de
materia transparente interpuesto entre el objeto y el observador; nos será fácil comprobar que
el cuadrilátero ABCD se proyecta sobre dicho cuadro por medio de las líneas visuales AO,
BO, CO y DO, las cuales lo interceptan en los puntos a, b, c y d, resultando la imagen de abcd,
o sea la perspectiva.
Si comparamos este procedimiento con el empleado al estudiar las proyecciones ortogonales,
podemos decir que la perspectiva es también una proyección en que las líneas proyectantes se
han reemplazado por las líneas visuales.
La diferencia se establece al comprobar que, en perspectiva, las líneas proyectantes en vez de
formar prismas o cilindros proyectantes, forman pirámides o conos, cuyas bases las
constituyen los objetos que representar, siendo el vértice el ojo del observador; se obtiene así
la imagen por la sección que produce el plano interpuesto llamado cuadro.
