DIBUJO LINEAL - Teoría de la perspectiva
MANERAS DE REPRESENTAR UN OBJETO. —
Los objetos pueden representarse de
diferentes maneras:
a) En el "plano geometral", que es el trazado exacto obtenido por la proyección de todas las
líneas de un objeto sobre un plano horizontal.

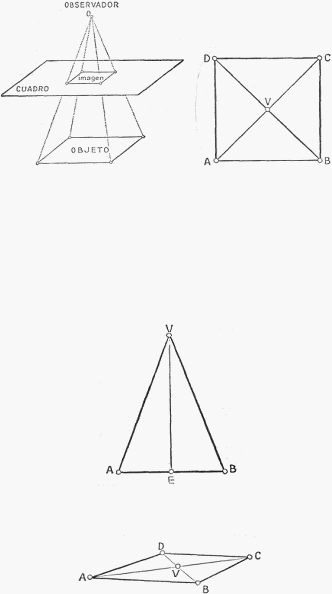

El cuadrado ABCD representa la proyección en el plano geometral de una pirámide
cuadrangular, las diagonales AC y BD representan la proyección de las aristas, y v el punto
que indica el vértice.
En "elevación" o "sección", que es el trazado exacto obtenido por la proyección de todas las
líneas de un objeto sobre un plano vertical, que puede ser definido como el plano geometral
del objeto si se considera éste en su altura.
El triángulo ABV es la elevación de la pirámide antes citada, donde la base AB es igual al lado
del cuadrado de la figura, y donde los lados AV-BV forman un ángulo más o menos agudo.
En el "plano perspectivo", que no es otro que el plano geometral puesto en perspectiva.
El cuadrado fugante ABCD representa el plano perspectivo de la pirámide y es el cuadrado
geometral representado anteriormente indicando las aristas y el vértice.
En perspectiva "en elevación", o sea, la representación del objeto con la apariencia de
volumen, con sus espesores y relieves.
La siguiente figura ofrece la apariencia de la pirámide vista de costado, es decir con la ilusión
de profundidad; ésta es, pues, la perspectiva en elevación.
