DIBUJO LINEAL - Composición de formas
TRAZADO DE UNA CIRCUNFERENCIA INSCRITA EN UN TRIANGULO RECTILINEO. —

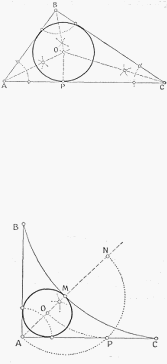

Sea el triángulo ABC; se trazan las bisectrices de los tres ángulos. El punto de encuentro O de
las tres bisectrices es el centro de la circunferencia inscrita. Para la determinación del radio de
la circunferencia- se traza la perpendicular desde el centro O a cualquiera de los lados, AC en
nuestro ejemplo. La intersección de esta perpendicular nos dará el punto P. Se traza la
circunferencia con radio OP y se halla la solución del problema propuesto.
TRAZADO DE UNA CIRCUNFERENCIA INSCRITA EN UN TRIANGULO MIXTILINEO. —
Sea el triángulo mixtilíneo ABC; se traza la bisectriz al ángulo A. Con centro en el punto M se
describe una semicircunferencia AN. Haciendo centro en N, con radio NP, se traza un arco de
circunferencia que corta a la bisectriz en el punto O. Con centro en este punto y radio OM se
traza la circunferencia inscrita, que es tangente a los lados del triángulo en M y también en los
puntos de encuentro de las perpendiculares trazadas desde O a los lados AB y AC.
TRAZADO DE UNA CIRCUNFERENCIA INSCRITA EN UN TRIANGULO CURVILINEO.
—
Sea el triángulo curvilíneo ABC; se traza la bisectriz del ángulo B y se marca el punto N
haciendo MN igual que el radio BP. Se traza la perpendicular en el punto medio de NP. Esta
perpendicular intercepta a la bisectriz del ángulo B en O, que es el centro de la circunferencia
inscrita que se describe con radio OQ. Los puntos de tangencia son los M, R y Q.
