DIBUJO LINEAL - Composición de formas

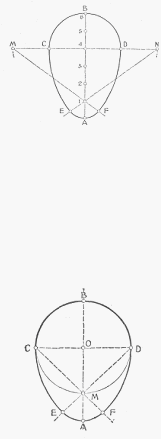

TRAZADO DE UN OVOIDE, DADO EL EJE MAYOR. — Sea el eje mayor AB; se divide este
eje en 6 partes iguales. Por el punto 4 se traza una perpendicular al eje y se toma a cada lado
una distancia igual a A4 obteniéndose los puntos M y N. Tendremos así determinados todos
los centros necesarios para el trazado del ovoide. Con centro en 4 y con radio 4 B describimos
el arco CBD; con centro en M y con radio MD describimos el arco DF; con centro en N y con
igual radio describimos el arco CE; con centro en 1 y con radio 1A, describimos el arco EAF.
Obteniéndose así el ovoide buscado.
TRAZADO DE UN OVOIDE, DADO EL EJE MENOR. — Sea el eje menor CD; trazamos por
el centro una línea perpendicular que fija la posición del eje mayor. Con centro en O y con
radio igual a la mitad del eje dado describimos una circunferencia. Uniendo los puntos C y D
con el punto M de intersección de la circunferencia y el eje mayor, y prolongando estas líneas,
tendremos los elementos necesarios para trazar el ovoide. Con centro en O y con radio OC,
trazamos el arco CBD; con centro en C y con radio CD describimos el arco DF; hacemos lo
mismo con centro en D para el arco CE; con centro en M y con radio ME describimos el arco
EAF; tenernos trazado así el ovoide propuesto.
