DIBUJO LINEAL - Composición de formas

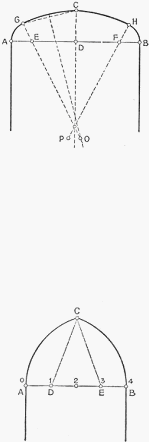

TRAZADO DE UN ARCO TUDOR CURVO DADAS LA LUZ Y LA FLECHA. — Sean la luz
AB y la flecha CD; se toma una distancia AE = FB, con medida arbitraria. Con centro en E y
radio AE se traza un arco. Se toma un punto cualquiera de él G, de manera que la
prolongación del radio que pasa por ese punto y la mediatriz de la línea GC se corten en el
dibujo (punto O). Los puntos E, F, O y P son los centros buscados. Con centro en E y con radio
AE se traza el arco AG. Con centro en O y con radio OG se traza el arco CG, y así siguiendo
con centro en P y F.
TRAZADO DE ARCOS OJIVALES. — Pueden presentarse en general tres casos, de acuerdo a
las características y métodos de construcción que se dan a continuación.
a) Ojiva rebajada (radio de los arcos menor que la luz); sea AB la luz del arco. Para el trazado
de la ojiva puede dividirse AB en cuatro partes iguales. Los centros estarán en los puntos D y
E coincidiendo con las divisiones 1 y 3; el radio = AE. Podrían obtenerse arcos similares
dividiendo la luz en tres, cinco, seis, etc., partes iguales y tomando como centros los puntos
simétricos a ambos lados del eje del arco.

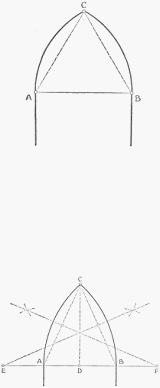

Ojiva equilátera (radio de los arcos igual a la luz). Sea AB la luz del arco. Con centro en A y B
respectivamente y con radio AB se trazan los
dos arcos que darán como resultado la ojiva
equilátera.
Ojiva peraltada (radio de los arcos mayor que la luz). Sea AB la luz y CD la flecha del arco
que se desea traza. Uniendo AC se traza la perpendicular en el punto medio por el método ya
conocido. La prolongación de esta línea auxiliar cortará a la prolongación de AB en el punto
F, que será uno de los centros buscados; el otro será E, simétrico del anterior. Con centros en
estos puntos y con radio AF, se describen las áreas que se cortarán en C, obteniéndose así la
ojiva peraltada.
