DIBUJO LINEAL - Características de las formas en general. Escalas
CONSTRUCCION DE ESCALAS – Existen reglas que vienen ya fabricadas con las distintas
escalas más usuales para efectuar los dibujos correspondientes. No obstante, el dibujante
puede querer construir las escalas por sí mismo, o por razones particulares necesitar una

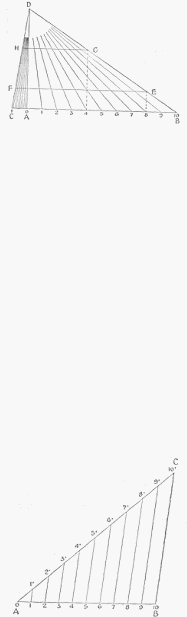

determinada escala con la que no se cuenta. El procedimiento es sencillo. Sea la línea AB igual
a 10 cm y AC igual 1 cm.
Dividimos a AC en milímetros y levantamos una perpendicular en A hasta un punto
cualquiera D. Se trazan hasta este punto las líneas convergentes desde todas las divisiones de
AB y AC. Consideraremos esta escala básica AB como 1 cm por metro, es decir 1:100. Si
queremos construir la escala 1:125, es decir 8 mm por metro, levantemos una perpendicular
en el Nº 8 de la escala; por E, donde corta a la línea BD, tracemos una paralela a AB, y esta
línea EF con las divisiones obtenidas por las intersecciones con las líneas convergentes a D,
nos dará la escala buscada. Lo mismo haríamos con la escala de 0.004 por metro =1:250. Las
divisiones en milímetros de AC nos servirán para las divisiones equivalentes en las diferentes
escalas obtenidas.
DADA UNA ESCALA, DEDUCIR OTRA. — Sea una escala de longitud AB. Se traza en una
dirección cualquiera la línea AC, a cuya longitud queremos transportar la escala indicada. Se
une B con C y se trazan por las divisiones 1, 2, 3, 4, etc. de AB paralelas a la línea BC. Estas
líneas determinarán en AC otras tantas divisiones proporcionales a las de AB, con lo que se
tiene construida la nueva escala a la longitud propuesta.
Esta escala tiene interés cuando conveniencias del trabajo nos determinan a reproducir un
dibujo de cierta escala AB a otra AC, arbitraria en cuanto a valor numérico, pero útil en lo que
se refiere al propósito buscado. En este caso se mide el dibujo original con la escala AB y se
transporta al nuevo dibujo en la escala AC, trazadas las escalas en la forma indicada, una en
cada borde de una misma tira de papel.
